معرفی نرمافزار تخصصی مانتیسا (Mantisa)
راهکاری هوشمند برای تبدیل مدلهای ETABS به نقشههای اجرایی

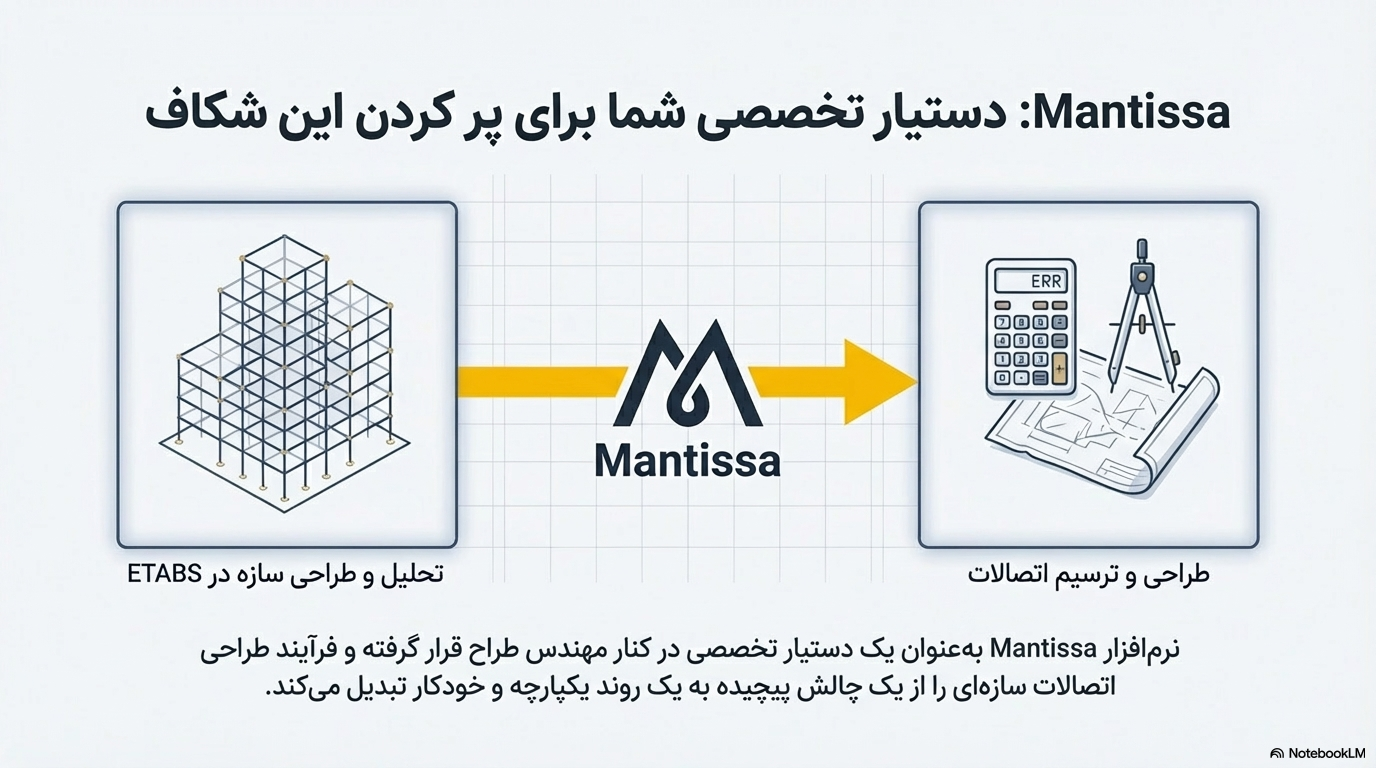

نرمافزار مانتیسا ابزاری قدرتمند برای مهندسین محاسب و طراحان سازه است که فرایند زمانبر تهیه نقشههای سازههای فولادی را خودکار و بهینه میکند. این نرمافزار با برقراری ارتباط مستقیم با خروجیهای ایتبز، دقت و سرعت را در طراحی اتصالات و ترسیم نقشهها تضمین مینماید.
ویژگیهای کلیدی و قابلیتهای فنی:
تبدیل هوشمند فایلها: فراخوانی مستقیم فایل سازه فولادی از نرمافزار ETABS و تبدیل خودکار آن به نقشههای استاندارد با فرمت DWG.
طراحی جامع اتصالات:

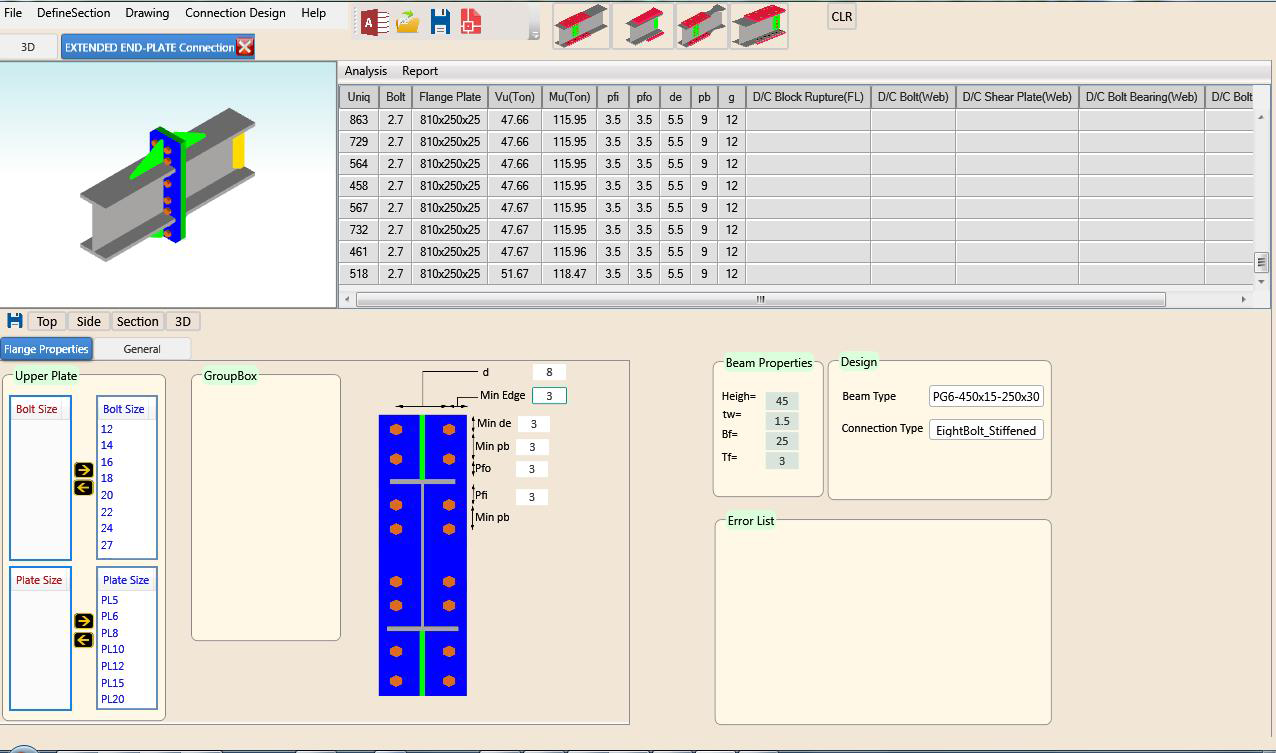

محاسبات دقیق انواع اتصالات سازهای شامل: اتصالات گیردار (Moment) و مفصلی (Shear).
پوشش کامل اتصالات به دو صورت پیچی و جوشی.
طراحی کاملاً منطبق بر ضوابط مبحث دهم مقررات ملی ساختمان.
طراحی بیسپلیت و فونداسیون:

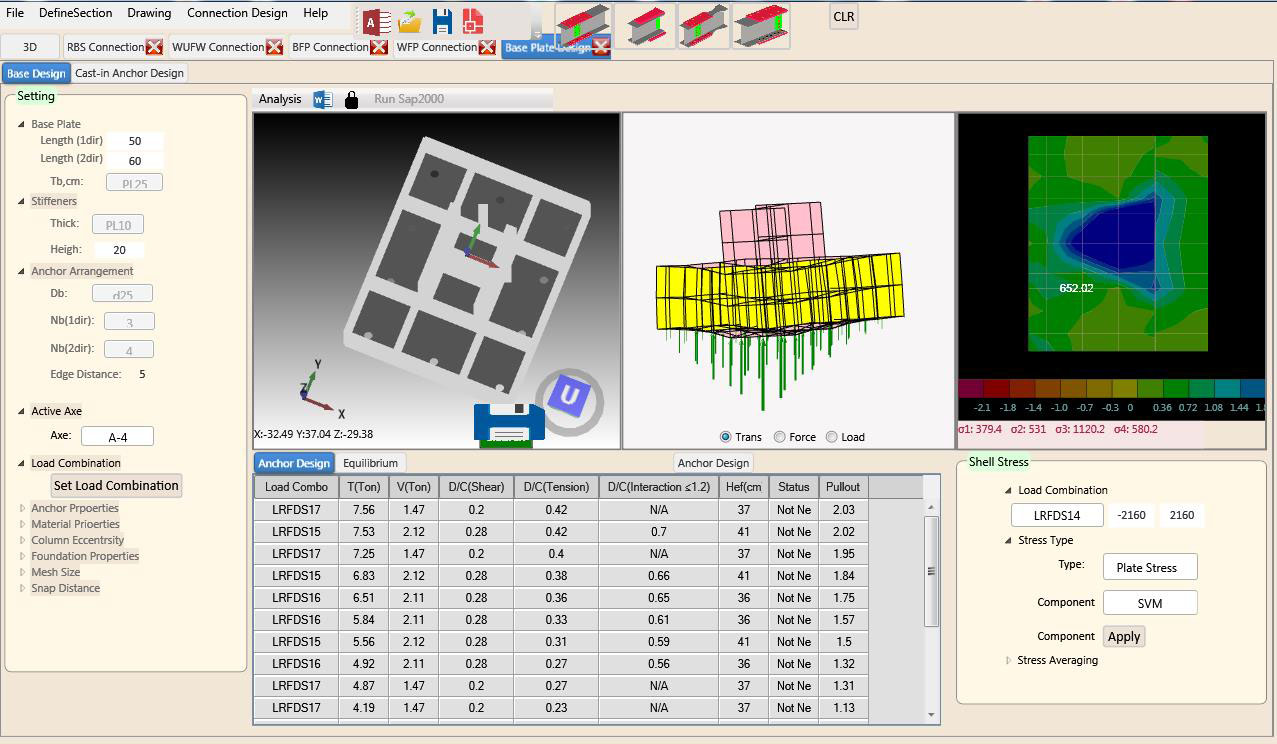

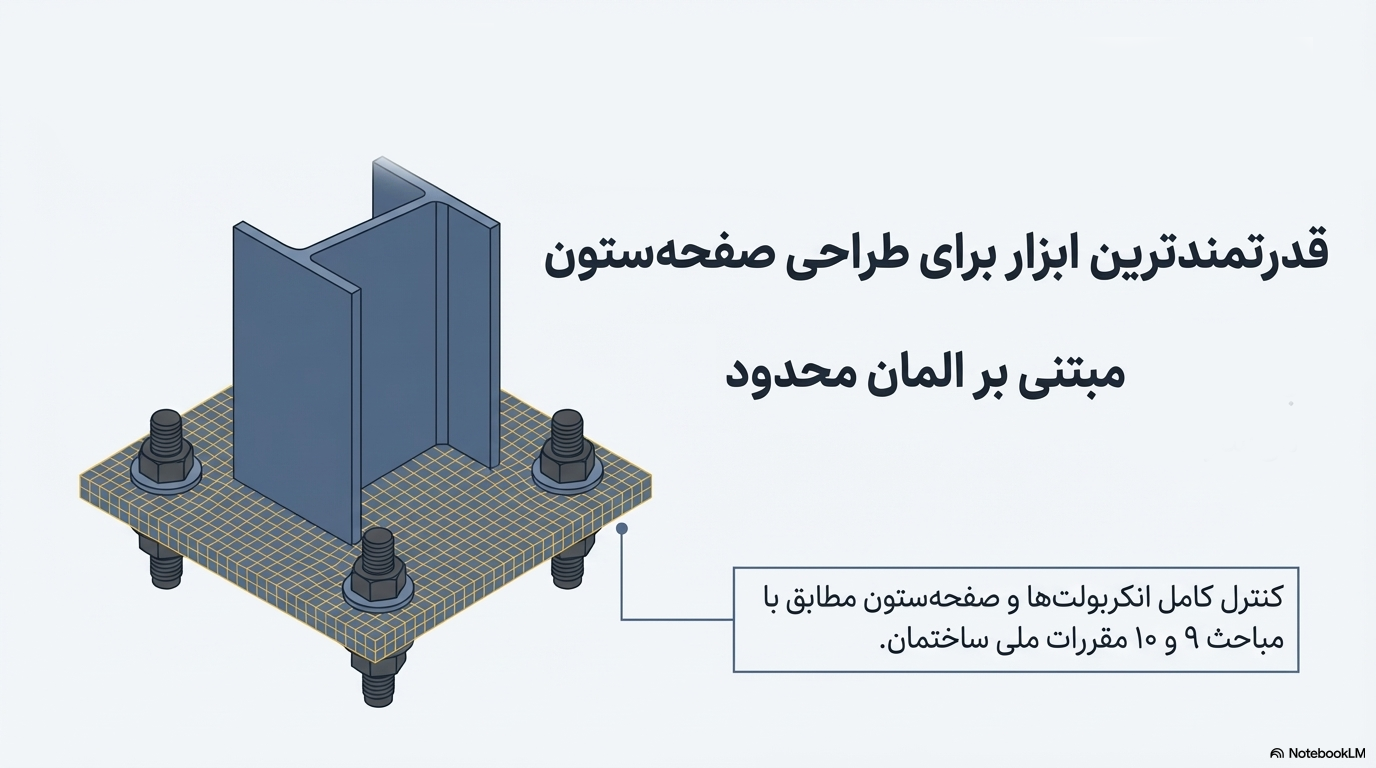

طراحی دقیق ابعاد صفحه ستون (Base Plate).

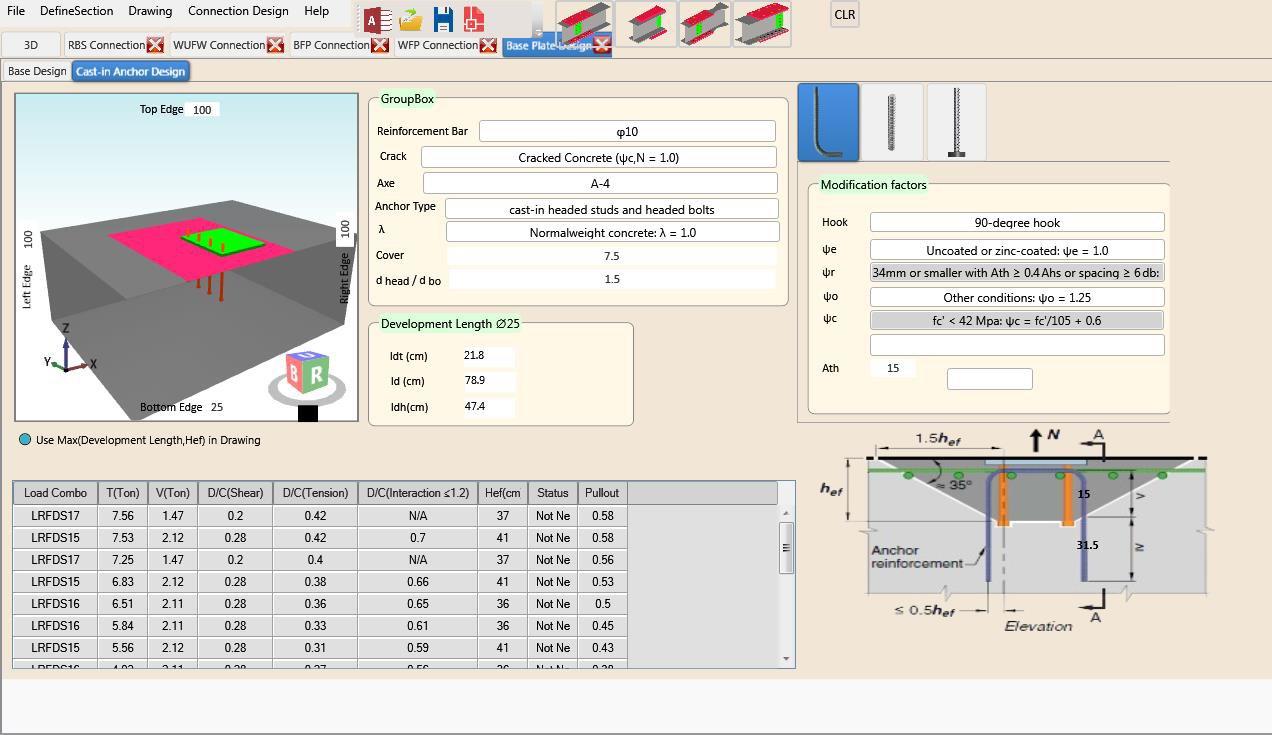

محاسبه و آرایش دقیق انکربولتها (Anchor Bolts).
مستندات کامل: ارائه همزمان نقشههای اجرایی اتوکد (DWG) به همراه دفترچه محاسبات فنی و قابل دفاع جهت ارائه به سازمان نظام مهندسی.

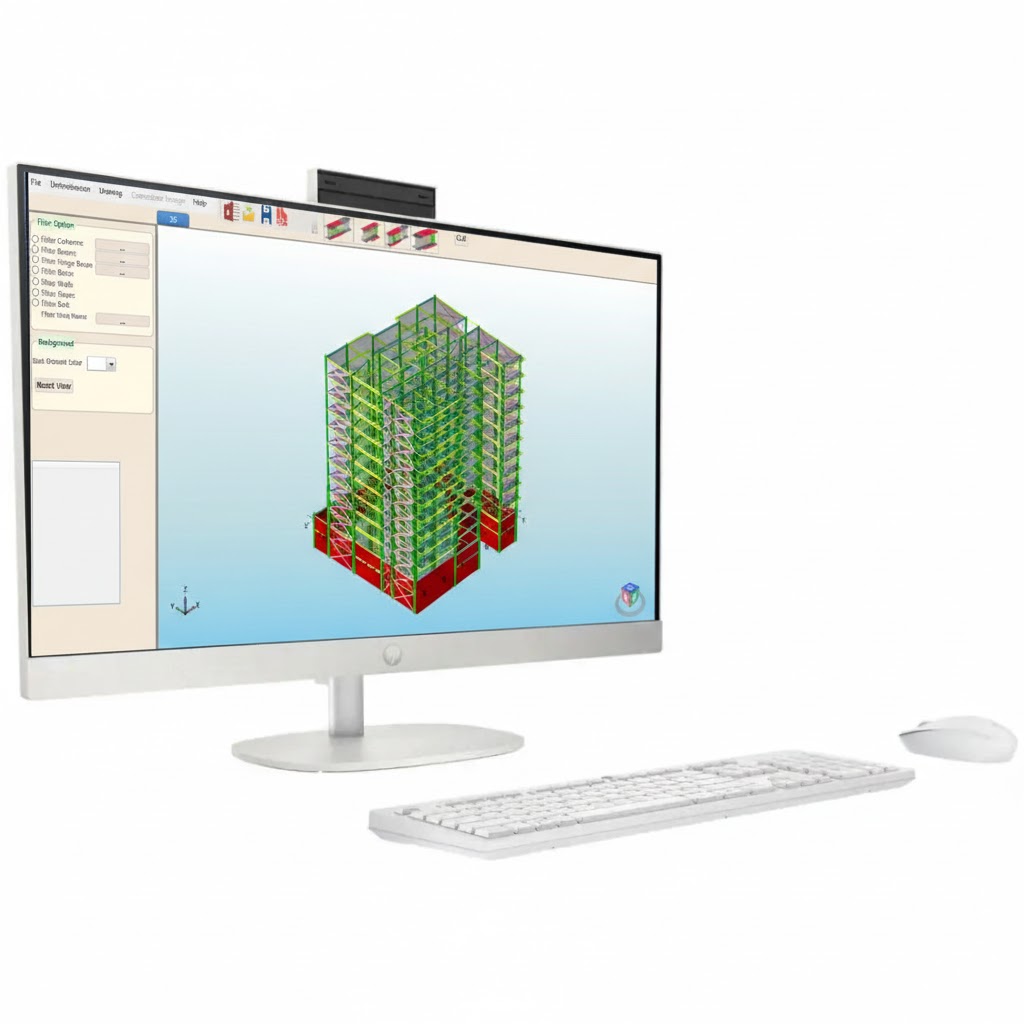

تصاویری از محیط برنامه
مانتیسا
پرسش و پاسخ
ممکن است از ما بپرسید؟
خروجی نرمافزار ETABS بهطور مستقیم بهصورت نقشههای اتوکد (AutoCAD) نیست، اما میتوان از طریق امکانات و قابلیتهای نرمافزار، نقشههای طراحیشده را به قالب اتوکد منتقل کرد. در ادامه به روشها و جزئیات این فرآیند اشاره میکنیم:
۱. خروجی مستقیم به اتوکد (AutoCAD)
• نرمافزار ETABS امکان Export خروجیها را به فرمت DXF و DWG دارد که این فرمتها در AutoCAD قابل باز کردن و ویرایش هستند.
• پس از طراحی و تحلیل سازه در ETABS، میتوان نقشههای سازهای مانند پلانها، جزئیات تیرها، ستونها و دیوارهای برشی را به فرمتهای ذکرشده Export کرد.
مراحل خروجی به اتوکد:
1. از منوی File → Export → CAD File استفاده کنید.
2. فرمت خروجی را DWG یا DXF انتخاب کنید.
3. جزئیات موردنظر (مانند پلانها، مقاطع و جزئیات) را مشخص و ذخیره کنید.
4. فایل ذخیرهشده را در نرمافزار AutoCAD باز کنید و جزئیات را ویرایش یا ترسیم نهایی کنید.
۲. استفاده از نرمافزارهای واسط مانند SAFE
• برای دالهای بتنی و پیها، ممکن است نیاز باشد ابتدا اطلاعات از ETABS به نرمافزار SAFE منتقل شوند و سپس از SAFE به اتوکد خروجی گرفته شود.
۳. تولید نقشههای اجرایی (Shop Drawings)
• ETABS بهطور خودکار نقشههای اجرایی دقیق (شامل آرماتورگذاری و جزئیات سازه) تولید نمیکند.
• معمولاً نقشههای خروجی از ETABS به نرمافزارهایی مانند AutoCAD Structural Detailing یا Revit منتقل میشوند تا جزئیات نهایی و نقشههای اجرایی تولید شوند.
۴. ابزارهای کمکی برای بهبود خروجی نقشهها
• برخی از افزونهها و نرمافزارهای جانبی (مانند CSi Detail) بهطور اختصاصی برای تولید نقشههای دقیق از ETABS طراحیشدهاند.
• این ابزارها امکان ایجاد نقشههای سازهای با جزئیات کامل و سپس انتقال آن به AutoCAD را فراهم میکنند.
نتیجهگیری:
نرمافزار ETABS بهصورت مستقیم نقشههای اجرایی آماده ارائه نمیدهد، اما خروجیهایی با فرمتهای DXF و DWG تولید میکند که میتوان آنها را در نرمافزار AutoCAD باز کرده و برای ترسیم جزئیات و نهاییسازی نقشهها استفاده کرد. برای ترسیم دقیق و جزئیات بیشتر، استفاده از نرمافزارهای تکمیلی مانند Revit، SAFE یا CSi Detail پیشنهاد میشود.
✅ صرفهجویی در زمان و هزینه در فرآیند تولید نقشهها
✅ افزایش دقت و کاهش خطاهای انسانی
✅ تطابق کامل با استانداردها و آییننامههای معتبر
✅ یکپارچگی کامل بین ETABS و AutoCAD
✅ پشتیبانی و بهروزرسانی مداوم
با این نرمافزار، دیگر نیازی به صرف ساعتها زمان برای انتقال اطلاعات از ETABS به AutoCAD و ترسیم دستی جزئیات نیست. تمامی فرآیندها بهصورت خودکار، سریع و دقیق انجام میشوند و خروجی استاندارد و قابل اعتماد در اختیار شما قرار میگیرد.
همین امروز نرمافزار را دریافت کرده و کیفیت و سرعت پروژههای خود را به سطحی جدید ارتقا دهید.
